네트워크
네트워크는 컴퓨터 등의 장치들이 통신 기술을 이용하여 구축하는 연결망을 지칭하는 용어임.

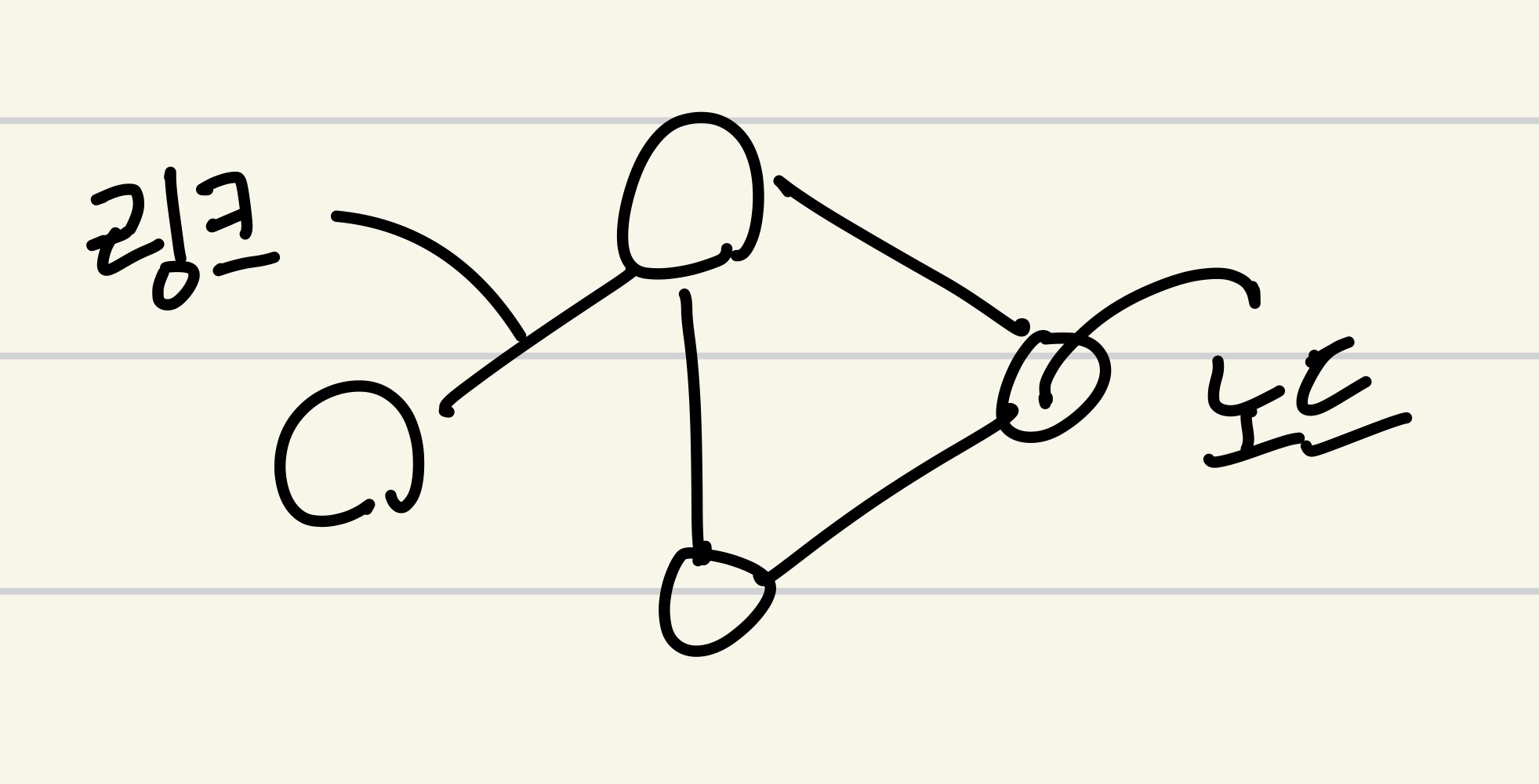

네트워크란 노드(node)와 링크(link)가 서로 연결되어 있으며 리소스를 공유하는 집합을 의미함.
여기서 노드란 서버, 라우터, 스위치 등 네트워크 장치를 의미하고 링크는 유선 또는 무선을 의미함.
처리량과 지연 시간

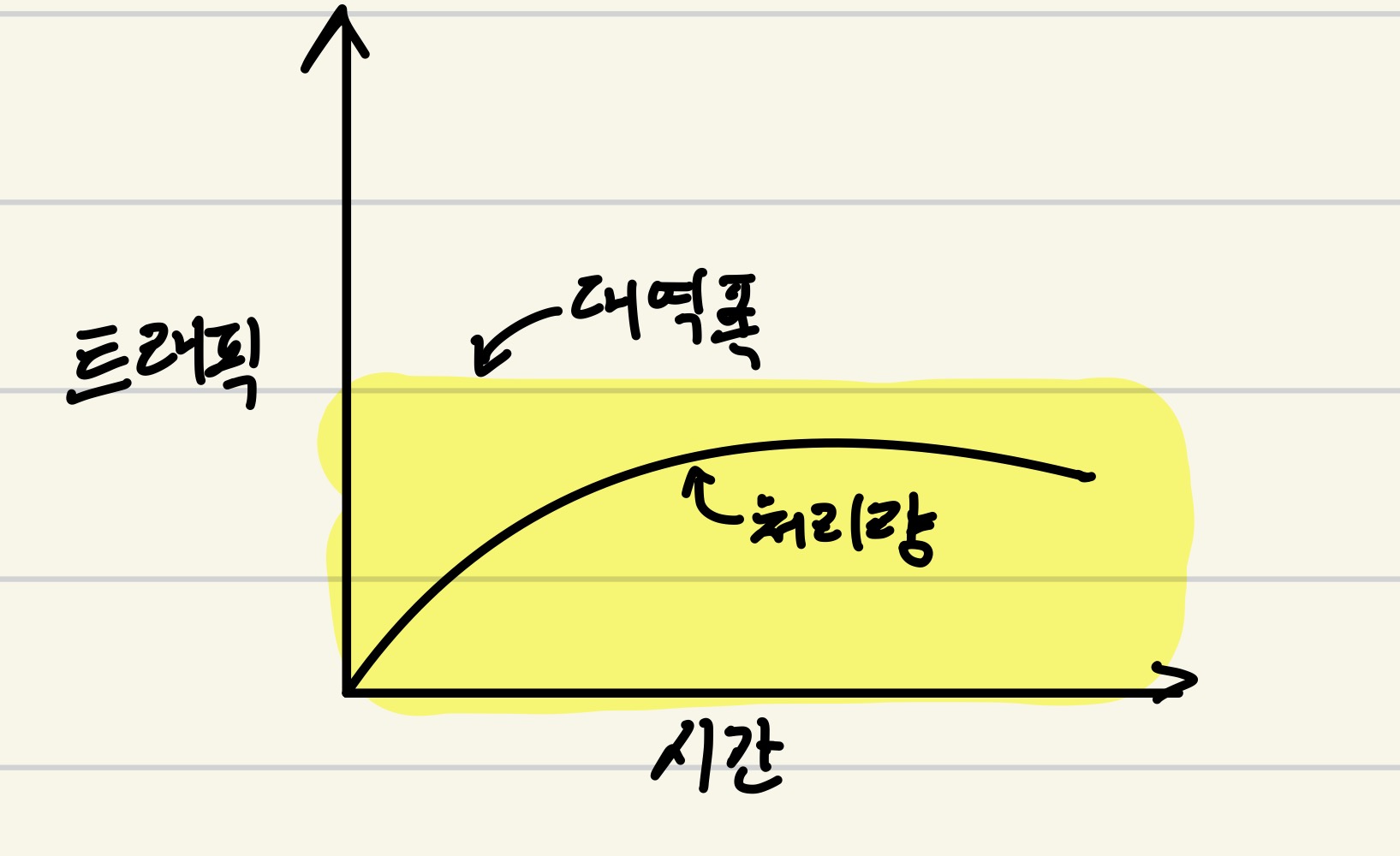

처리량
처리량(throughput)은 링크 내에서 성공적으로 전다로딘 데이터의 양을 말하며 보통 얼만큼의 트래픽을 처리했는지를 나타냄.
'많은 트래픽을 처리한다' = '많은 처리량을 가진다'
단위로는 bps(bits per second)를 사용함. 초당 전송 또는 수신되는 비트 수.
처리량은 사용자들이 많이 접속할 때마다 커지는 트래픽, 네트워크 장치 간의 대역폭, 네트워크 중간에 발생하는 에러, 장치의 하드웨어 스펙에 영향을 받음.
지연 시간

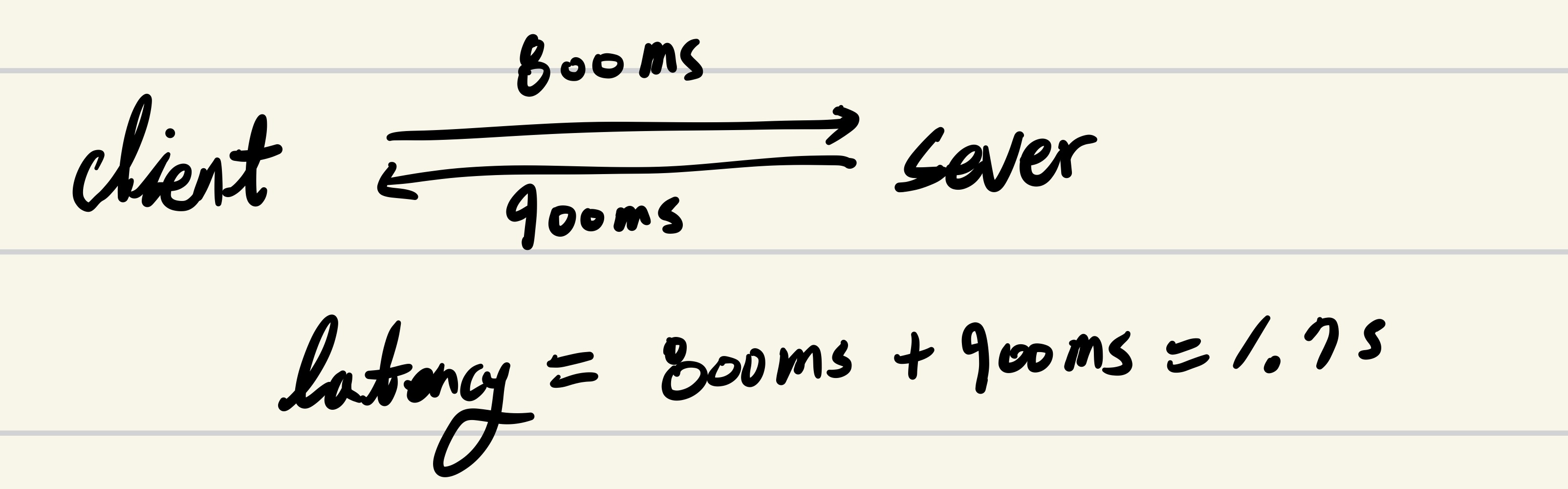

지연 시간(latency)이란 요청이 처리되는 시간을 말하며 어떤 메시지가 두 장치 사이를 왕복하는 데 걸린 시간을 말함.
지연시간은 매체 타입(무선, 유선), 패킷 크기, 라우터의 패킷 처리 시간에 영향을 받음.
네트워크 토폴로지와 병목 현상
네트워크 토폴로지
네트워크 토폴로지(network topology)는 노드와 링크가 어떻게 배치되어 있는지에 대한 방식이자 연결 형태를 의미함.

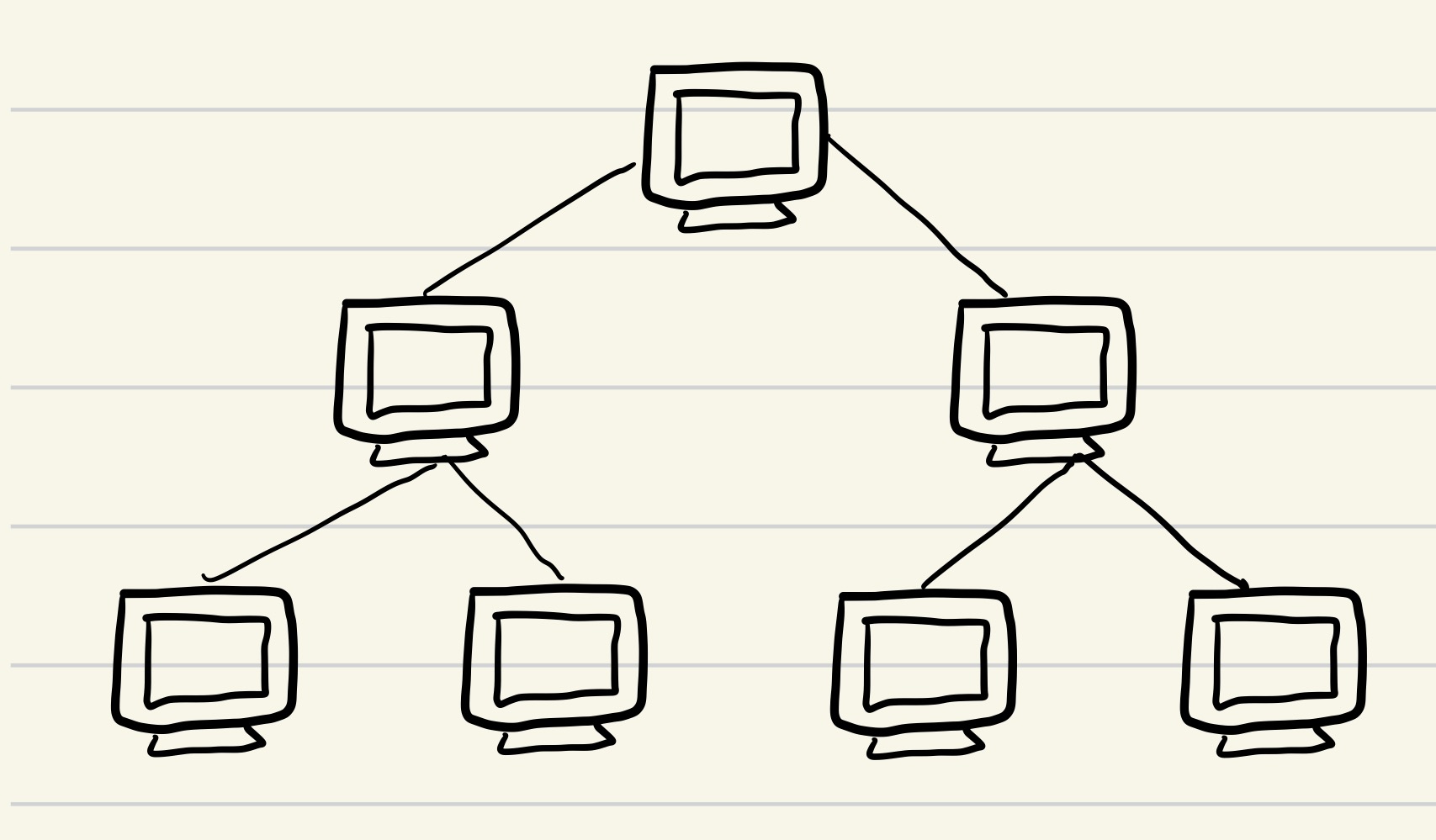

트리 토폴로지
트리(tree) 토폴로지는 계층형 토폴로지라고 하며 트리 형태로 배치한 네트워크 구성을 말함.
노드의 추가, 삭제가 쉬우며 특정 노드에 트래픽이 집중될 때 하위 노드에 영향을 끼칠 수 있음.

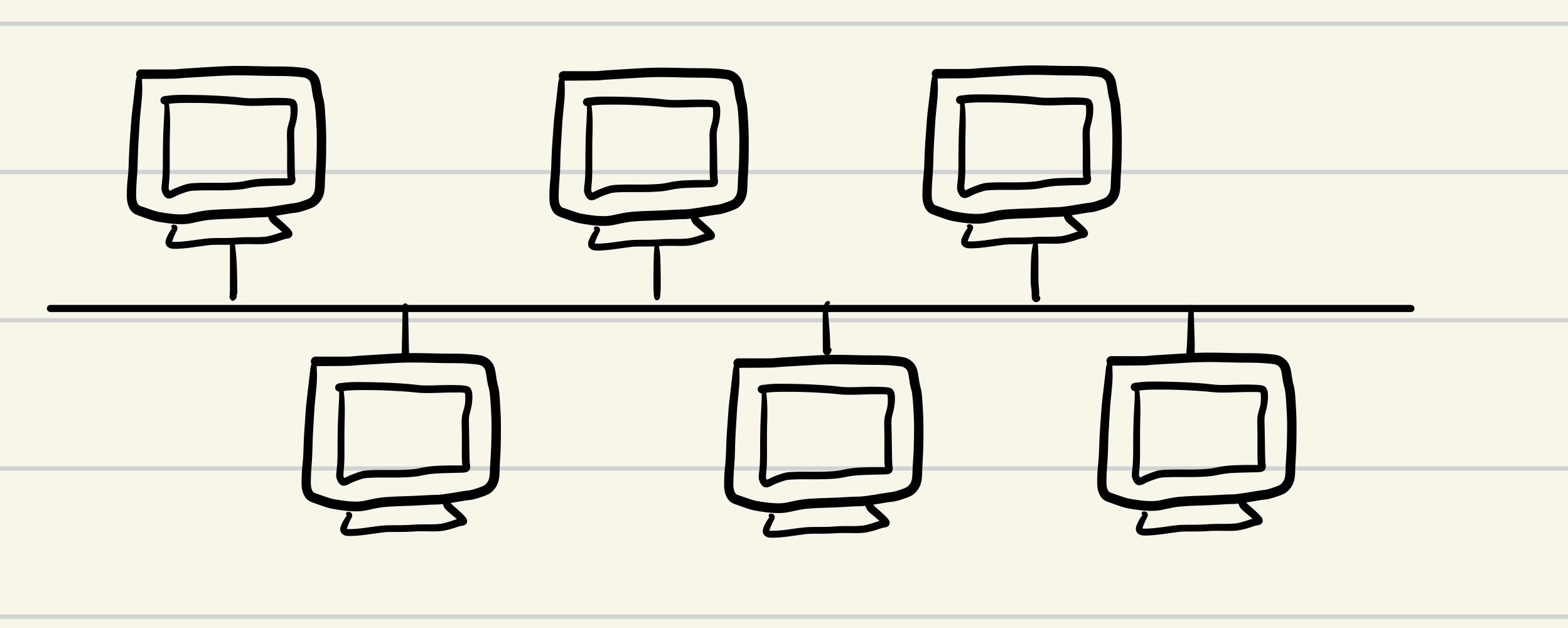

버스 토폴로지
버스(bus) 토폴로지는 중앙 통신 회선 하나에 여러 개의 노드가 연결되어 공유하는 네트워크 구성을 말하며 근거리 통신망(LAN)에서 사용함.
설치 비용이 적고 신회성이 우수하며 중앙 통신 회선에 노드를 추가하거나 삭제하기 쉬움. 그러나 스푸핑이 가능한 문제점이 있음.

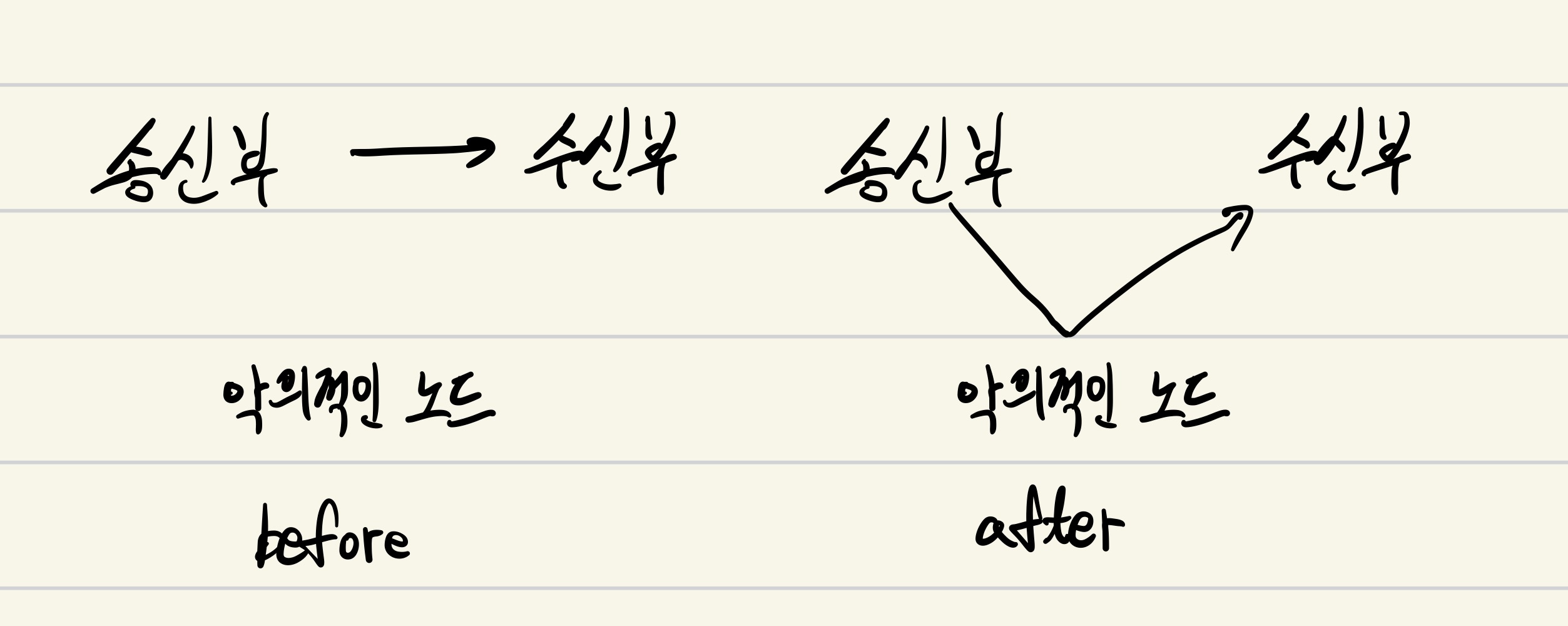

스푸핑
스푸핑은 LAN상에서 송신부의 패킷을 송신과 관련 없는 다른 호스트에 가지 않도록 하는 스위칭 기능을 마비시키거나 속여서 특정 노드에 해당 패킷이 오도록 처리하는 것.

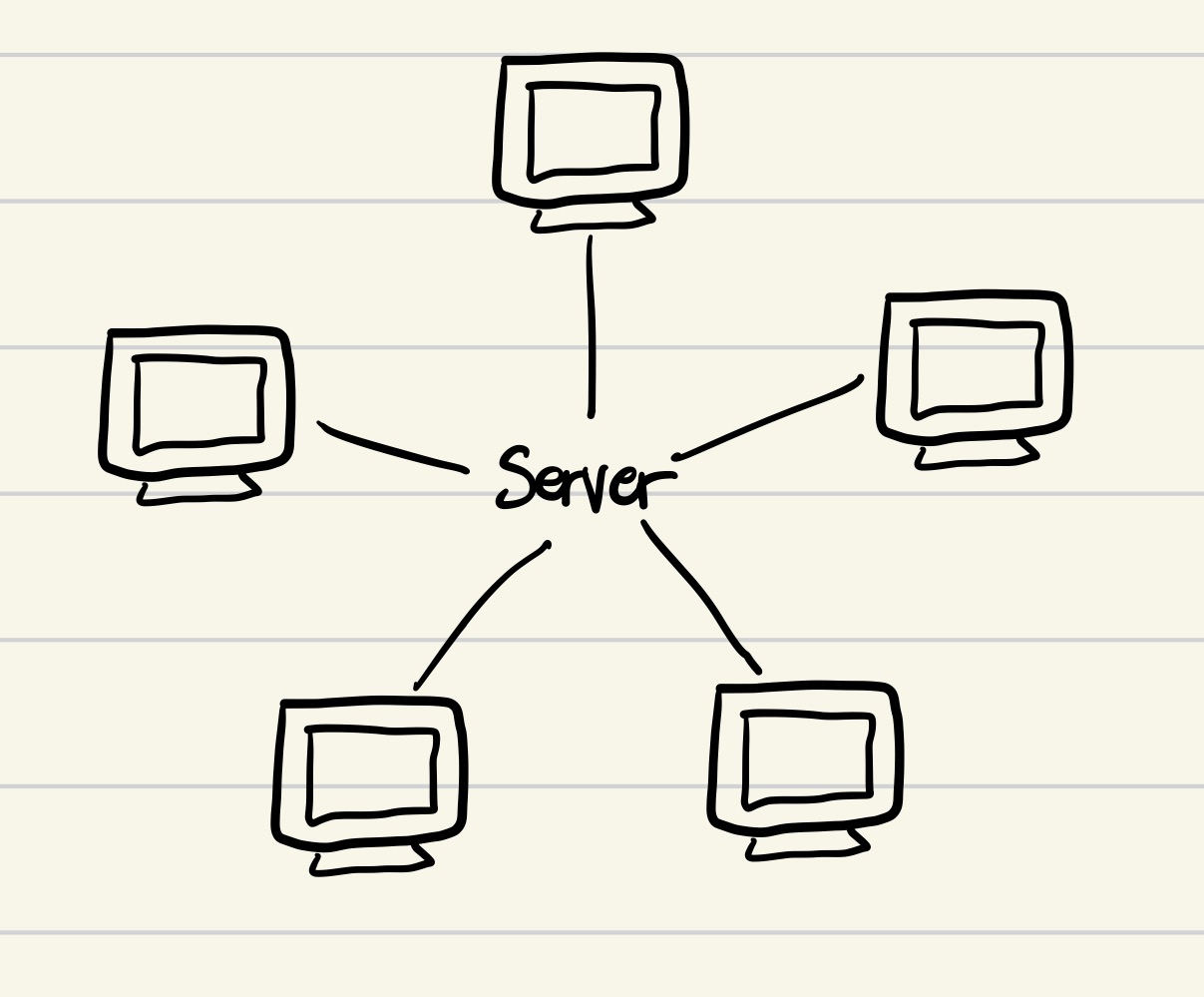

스타 토폴로지
스타(star, 성형) 토폴로지는 중아에 있는 노드에 모두 연결된 네트워크 구성을 말함.
노드를 추가하거나 에러를 탐지하기 쉽고 패킷의 충돌 발생 가능성이 적음. 또한, 어떠한 노드에 장애가 발생해도 쉽게 에러를 발견할 수 있으며 장애 노드가 중앙 노드가 아닐 경우 다른 노드에 영향을 끼치는 것이 적음. 하지만 중앙 노드에 장애가 발생하면 전체 네트워크를 사용할 수 없고 설치 비용이 고가임.

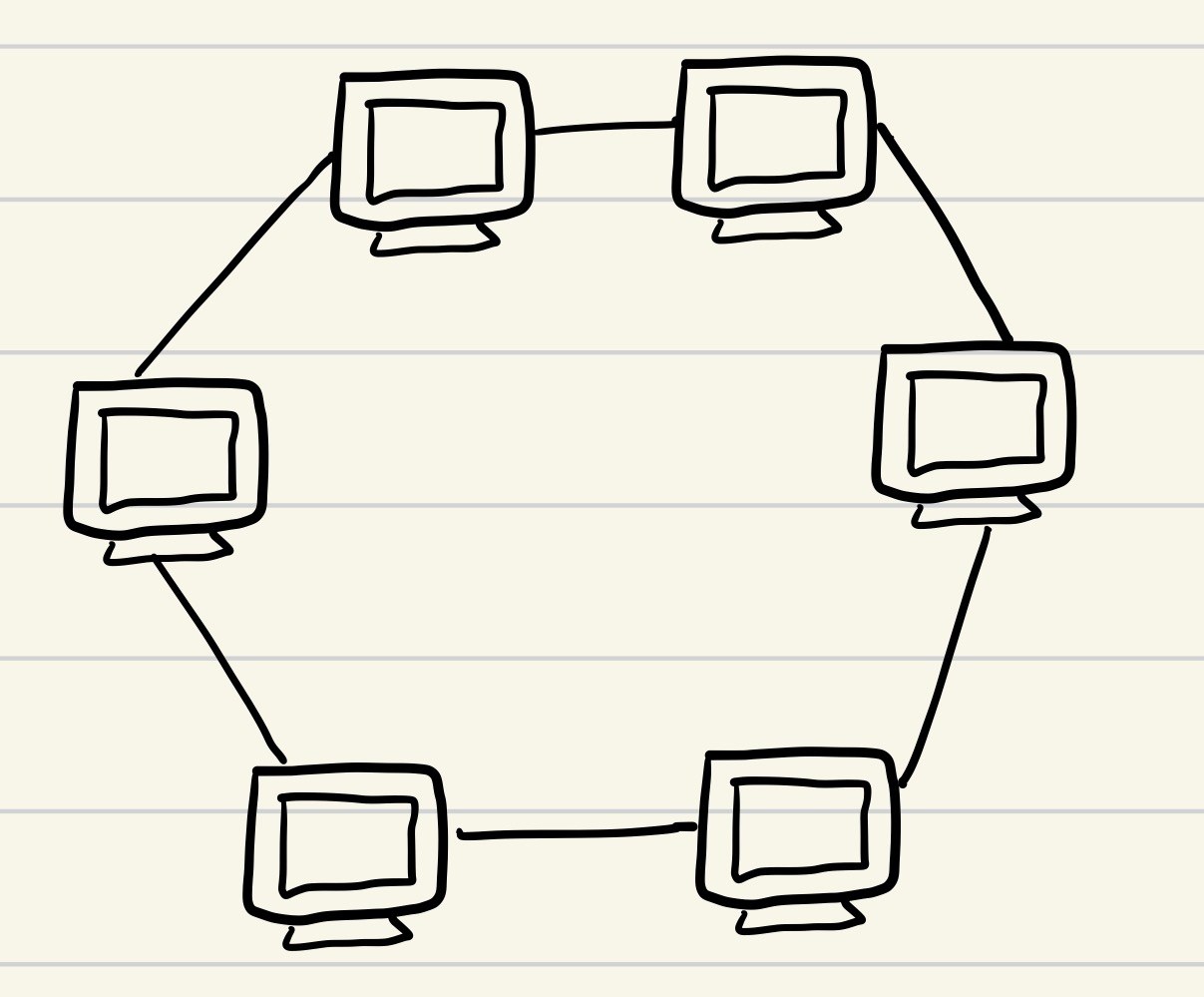

링형 토폴로지
링형(ring) 토폴로지는 각각의 노드가 양 옆의 두 노드와 연결하여 전체적으로 고리처럼 하나의 연속된 길을 통해 통신을 하는 망 구성 방식임.
데이터는 노드에서 노드로 이동을 하게 되며, 각각의 노드는 고리 모양의 길을 통해 패킷을 처리함.
노드 수가 증가되어도 네트워크상의 손실이 거의 없고 충돌이 발생되는 가능성이 적고 노드의 고장 발견을 쉽게 찾을 수 있음. 하지만 네트워크 구성 변경이 어렵고 회선에 장애가 발생하면 전체 네트워크에 영향을 크게 끼치는 단점이 있음.

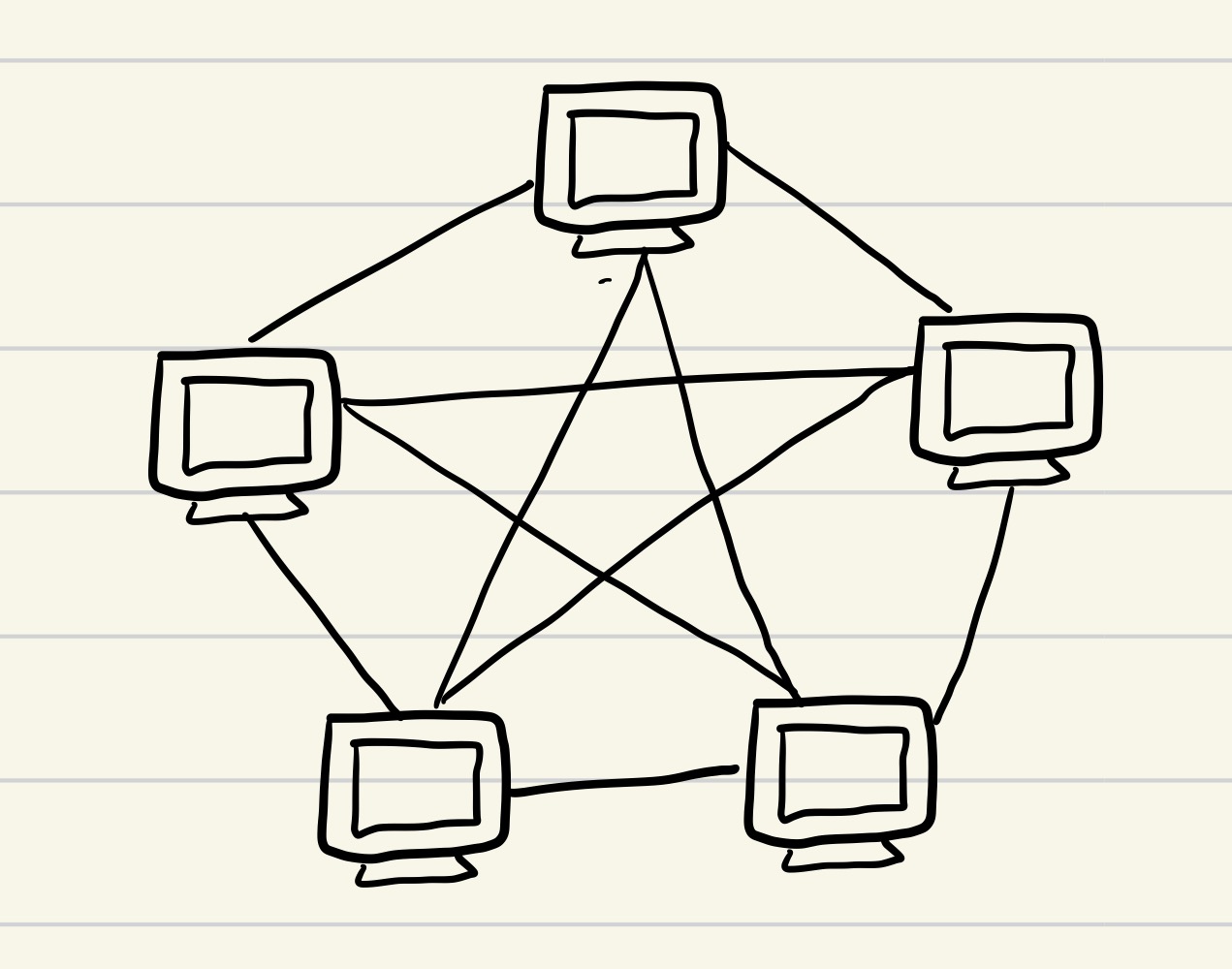

메시 토폴로지
메시(mesh) 토폴로지는 망형 토폴로지라고도 하며 그물망처럼 연결되어 있는 구조임.
한 단말 장치에 장애가 발생해도 여러 개의 경로가 존재하므로 네트워크를 계속 사용할 수 있고 트래픽도 분산 처리가 가능함. 하지만 노드의 추가가 어렵고 구축 비용과 운용 비용이 고가임.
병목 현상
병목(bottleneck) 현상은 전체 시스템의 성능이나 용량이 하나의 구성 요소로 인해 제한을 받는 현상을 말함.
네트워크의 구조라고도 일컫는 토폴로지가 중요한 이유는 병목 현상을 찾을 때 중요한 기준이 되기 때문임.
네트워크 분류
네트워크는 규모를 기반으로 분류할 수 있음. 사무실과 개인적으로 소유 가능한 규모인 LAN(Local Area Network)과 서울시 등 시 정도의 규모인 MAN(Metropolitan Area Network), 그리고 세계 규모의 WAN(World Area Network)으로 나뉨.
LAN
LAN은 근거리 통신망을 의미하며 같은 건물이나 캠퍼스 같은 좁은 공간에서 운영됨. 전송 속도가 빠르고 혼잡하지 않음.
MAN
MAN은 대도시 지역 네트워크를 나타내며 도시 같은 넓은 지역에서 운영됨. 전송 속도는 평균이며 LAN보다는 더 많이 혼잡함.
WAN
WAN은 광역 네트워크를 의미하며 국가 또는 대륙 같은 더 넓은 지역에서 운영됨. 전송 속도는 낮으며 MAN보다 더 혼잡함.
네트워크 성능 분석 명령어
네트워크 병목 현상의 주된 원인
- 네트워크 대역폭
- 네트워크 토폴로지
- 서버 CPU, 메모리 사용량
- 비효율적인 네트워크 구성
병목 현상이 나타날 때는 네트워크 관련 테스트와 네트워크와 무관한 테스트를 통해 '네트워크로부터 발생한 문제점'인 것을 확인한 후 네트워크 성능 분석을 해야함.
ping
ping(Packet INternet Groper)은 네트워크 상태를 확인하려는 대상 노드를 향해 일정 크기의 패킷을 전송하는 명령어임.
이를 통해 해당 노드의 패킷 수신 상태와 도달하기까지 시간 등을 알 수 있으며 해당 노드까지 네트워크가 잘 연결되어 있는지 확인할 수 있음. ping은 TCP/IP 프로토콜 중에 ICMP 프로토콜을 통해 동작하며, 이 때문에 ICMP 프로토콜을 지원하지 않는 기기를 대상으로는 실행할 수 없거나 네트워크 정책상 ICMP나 traceroute를 차단하는 대상의 경우 ping 테스팅은 불가능함.
netstat
netstat 명령어는 접속되어 있는 서비스들의 네트워크 상태를 표시하는 데 사용되며 네트워크 접속, 라우팅 테이블, 네트워크 프로토콜 등 리스트를 보여줌. 주로 서비스의 포트가 열려 있는지 확인할 때 사용함.
nslookup
nslookup은 DNS에 관련된 내용을 확인하기 위해 쓰는 명령어임. 특정 도메인에 매핑된 IP를 확인하기 위해 사용함.
tracert
윈도우에서는 tracert이고 리눅스에서는 traceroute라는 명령어로 구동됨. 이것은 목적지 노드까지 네ㅡ워크 경로를 확인할 때 사용하는 명령어임. 목적지 노드까지 구간들 중 어느 구간에서 응답 시간이 느려지는지 등을 확인할 수 있음.
이외에도 ftp를 통해 대형 파일을 전송하여 테스팅하거나 tcpdump를 통해 노드로 오고가는 패킷을 캡쳐하는 등의 명령어가 있으며 네트워크 분석 프로그램으로는 wireshark, netmon이 있음.
네트워크 프로토콜 표준화
내트워크 프로토콜이란 다른 장치들끼리 데이터를 주고받기 위해 설정된 공통된 인터페이스를 말함. 이러한 프로토콜은 기업이나 개인이 발표해서 정하는 것이 아니라 IEEE또는 IETF라는 표준화 단체가 이를 정함.
